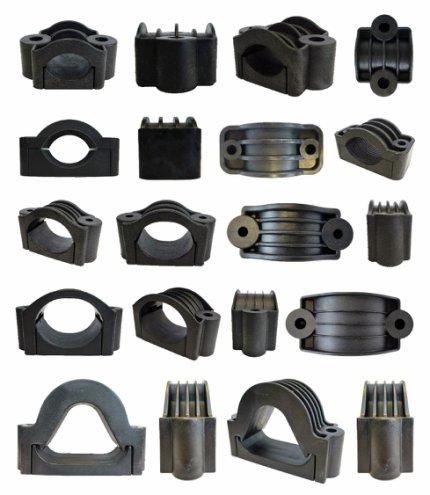

Кабельные крепления для одиночной прокладки кабеля

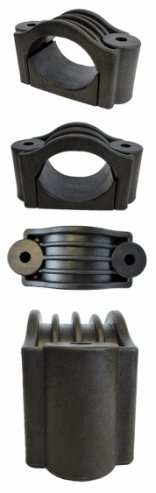

Кабельное крепление КХ 1х25-40
Предназначен для крепления одного кабеля на низкое и среднее напряжение диаметром от 25 мм до 40 мм
Дополнительно комплектуется следующими метизами: -Болт М10х80-2 шт -Гайка М10-4 шт -Шайба М10 - 6шт |

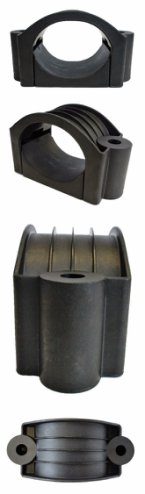

Кабельное крепление КХ 1Х40-60
Предназначен для крепления одного кабеля на низкое и среднее напряжение диаметром от 40 мм до 70 мм
Дополнительно комплектуется следующими метизами: -Болт М10х110-2 шт -Гайка М10-4 шт -Шайба М10 - 6шт |

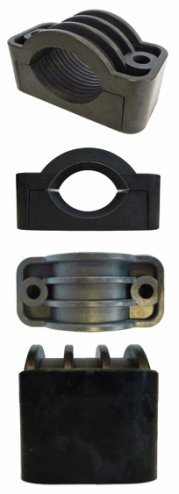

Кабельное крепление КХ 1Х60-90(О)
Предназначен для крепления одного кабеля на низкое и среднее напряжение диаметром от 60 мм до 87 мм
Дополнительно комплектуется следующими метизами: -Болт М10х110-2 шт -Гайка М10-4 шт- Шайба М10 - 6шт |

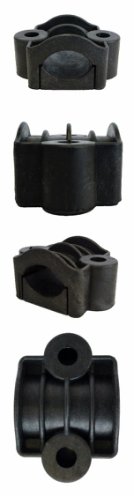

Кабельное крепление КХ 1х60-90
Предназначен для крепления одного кабеля на среднее и высокое напряжение (110 кВ) диаметром от 60 мм до 95 мм
Дополнительно комплектуется следующими метизами: -Болт М12х110-2 шт- Гайка М12-4 шт- Шайба М12 - 6шт |
Кабельные крепления для прокладки кабеля в треугольнике

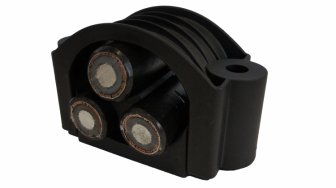

Кабельное крепление КХ 3х25-45
Предназначен для крепления трех кабелей на среднее напряжение диаметром от 25 мм до 45 мм
Дополнительно комплектуется следующими метизами: -Болт М10х110-2 шт -Гайка М10-4 шт -Шайба М10 - 6шт |
Кабельное крепление КХ 3х40-60 Предназначен для крепления трех кабелей на среднее напряжение диаметром от 40 мм до 60 мм Дополнительно комплектуется следующими метизами: -Болт М12х120-2 шт -Гайка М12-4 шт -Шайба М12 - 6шт |

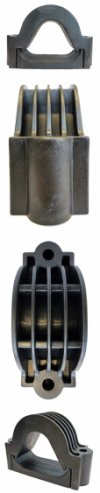

Кабельное крепление КХ 3х50-75
Предназначен для крепления трех кабелей на среднее и высокое напряжение (110 кВ) диаметром от 50 мм до 75 мм
Дополнительно комплектуется следующими метизами: -Болт М16х150-2 шт -Гайка М16-4 шт -Шайба М16 - 6шт |

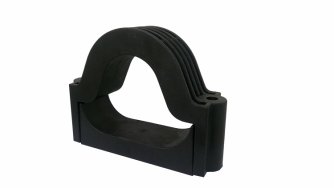

Кабельное крепление КХ 3х75-100
Предназначен для крепления трех кабелей на среднее и высокое напряжение (110-220 кВ) диаметром от 75 мм до 100 мм
Дополнительно комплектуется следующими метизами: -Болт М16х190-2 шт -Гайка М16-4 шт -Шайба М16 - 6шт |
Наименование крепления | Тип, марка кабеля |
КХ 1Х25-40 | Напряжение 10 кВ: (А)ПвВ 1х50/16, 1х70/16, 1х95/16, 1х120/16, 1х150/25, 1х185/25, 1х240/25, 1х300/25 (А)ПвВнг(А)-LS 1х35/16, 1х50/16, 1х70/16, 1х95/16, 1х120/16, 1х150/25, 1х185/25 (А)ПвП (А)ПвПу 1х50/16, 1х70/16, 1х95/16, 1х120/16, 1х150/25, 1х185/25, 1х240/251х300/25 (А)ПвПг (А)ПвПуг 1х50/16, 1х70/16, 1х95/16, 1х120/16, 1х150/25, 1х185/25, 1х240/25, 1х300/25 (А)ПвП2г (А)ПвПу2г 1х50/16, 1х70/16, 1х95/16, 1х120/16, 1х150/25, 1х185/25, 1х240/25, 1х300/25 (А)ПвВнг(А)-ХЛ 1Х50мк/16, 1Х70мк/16, 1Х95мк/16, 1Х120мк/16, 1Х150мк/25 |
КХ 1Х25-40 | Напряжение 35 кВ: (А)ПвП А)ПвВ 1х50/16, 1x70/16, 1x95/16 (А)ПвПг (А)ПвПуг 1х50/16, 1x70/16, 1x95/16 (А)ПвП2г (А)ПвПу2г 1х50/16, 1x70/16, 1x95/16 |
КХ 1Х40-60 | Напряжение 10 кВ: (А)ПвБВ 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x70/16, 3x95/25 (А)ПвБВнг(А)-LS 3x35/16, 3x50/16, 3x70/16 (А)ПвБП (А)ПвБПг 3x35/16, 3x50/16, 3x70/16 (А)ПвВ 1х400/35, 1х500/35, 1х630/35, 1х800/35, 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x120/16 (А)ПвВнг(А)-LS 1х240/25, 1х300/25, 1х400/35, 1х500/35, 1х630/35, 1х800/35, 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x120/16 (А)ПвП (А)ПвПу 1х400/35, 1х500/35, 1х630/35, 1х800/35, 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x120/16 (А)ПвПг (А)ПвПуг 1х400/35, 1х500/35, 1х630/35, 1х800/35, 3x50/16, 3x70/16, 3x95/16, 3x120/16 (А)ПвП2г (А)ПвПу2г 1х400/35, 1х500/35, 1х630/35, 1х800/35 (А)ПвВнг(А)-ХЛ 1Х185мк/25, 1Х240мк/25, 1Х300мк/25, 1Х400мк/35, 1Х500мк/35, 1Х630мк/351Х800мк/35 |
КХ 1Х40-60 | Напряжение 35 кВ: (А)ПвВ А)ПвП 1x120/16, 1x150/25, 1x185/25, 1x240/25, 1x300/25, 1x400/35, 1x500/35, 1x630/35, (А)ПвВнг(А)-LS 1х50/16, 1x70/16, 1x95/16, 1x120/16, 1x150/25, 1x185/25, 1x240/25, 1x300/25, 1x400/35, (А)ПвПг (А)ПвПуг 1x120/16, 1x150/25, 1x185/25, 1x240/25, 1x300/25, 1x400/35, 1x500/35, (А)ПвП2г, (А)ПвПу2г 1x120/16, 1x150/25, 1x185/25, 1x240/25, 1x300/25, 1x400/35,1x500/35, 1x630/35 |
КХ 1х60-90 | Напряжение 10 кВ: (А)ПвБВ 3x120/16, 3x150/25, 3x185/25, 3x240/25, 3х300/25 (А)ПвБВнг(А)-LS 3x95/16, 3x120/16, 3x150/25, 3x185/25, 3x240/25, 3х300/25 (А)ПвБП (А)ПвБПг 3x95/16, 3x70/16, 3x95/25, 3x120/16, 3x150/25, 3x185/25, 3x240/25, 3х300/25, 3x120/16, 3x150/25, 3x185/25, 3x240/25, 3х300/25 (А)ПвВ 3x150/25, 3x185/25, 3x240/25, 3х300/25 (А)ПвВнг(А)-LS 3x150/25, 3x185/25, 3x240/25, 3х300/25 (А)ПвП (А)ПвПу 3x150/25, 3x185/25, 3x240/25, 3х300/25 (А)ПвПг (А)ПвПуг 3x150/25, 3x185/25, 3x240/25, 3х300/25 |
КХ 1х60-90 | Напряжение 35 кВ: (А)ПвБВ 3x50/16, 3x70/16, 3x95/16, 3x120/16, (А)ПвБВнг(А)-LS 3x50/16, 3x70/16, 3x95/16, 3x120/16, (А)ПвБП, (А)ПвБПг 3x50/163x70/163x95/163x120/16 (А)ПвВ (А)ПвП 1x800/353x50/163x70/163x95/163x120/16 (А)ПвВнг(А)-LS 1x500/35, 1x630/35, 1x800/35, 3x50/16, 3x70/16, 3x95/16, 3x120/16, (А)ПвПг, (А)ПвПуг 1x630/35, 1x800/35, 3x50/16, 3x70/16, 3x95/16, 3x120/16, (А)ПвП2г (А)ПвПу2г 1x800/35 |
КХ 1х60-90 | Напряжение 110 кВ: (А)ПвПг 1х185 (95), 1х240 (95), 1х300 (120), 1х350 (120), 1х400 (120), 1х500 (120), 1х630 (150), 1х800 (185), 1х1000 (185), 1х1200 (185) (А)ПвВнг(А) 1х185 (95), 1х240 (95), 1х300 (120), 1х350 (120), 1х400 (120), 1х500 (120), 1х630 (120), 1х800 (185), 1х1000 (185), 1х1200 (185) (А)ПвВ 1х185 (95), 1х240 (95), 1х300 (120), 1х350 (120), 1х400 (120), 1х500 (120), 1х630 (120), 1х800 (185), 1х1000 (185), 1х1200 (185) (А)ПвП2г 1х185/95-110 кВ, 1х630/150-110 кВ, 1х240 /95-110 кВ, 1х300/120-110 кВ, 1х350/120-110 кВ, 1х400/120-110 кВ, 1х500/120-110 кВ, 1х630/120-110 кВ, 1х800/185-110 кВ, 1х1000/185-110 кВ, 1х1200/185-110 кВ (A)HXCHBMK 1х240/70-110 kV, 1х300/95-110 kV, 1х400/150-110 kV, 1х500/70-110 kV, 1х630/95-110 kV, 1х800/95-110 kV, 1х1000/95-110 kV, 1х1200/95-110 kV NA2XS(FL)2Y 1х240 (70), 1х300 (95), 1х400 (150), 1х500 (70), 1х630 (95) (F)2XS(FL)2Y RM 1x240/180, 1x300/180, 1x400/190, 1x500/190, 1x630/180, 1x800/170, 1x1000/190, 1x1200/200 |
КХ 3х25-45 | Напряжение 10 кВ: (А)ПвВ1х35/16, 1х50/16, 1х70/16, 1х95/16, 1х120/16, 1х150/25, 1х185/25, 1х240/25, 1х300/25 (А)ПвВ1х35/16, 1х50/16, 1х70/16, 1х95/16, 1х120/16, 1х150/25, 1х185/25, 1х240/25, 1х300/25 (А)ПвП / (А)ПвПу1х50/16, 1х70/16, 1х95/16, 1х120/16, 1х150/25, 1х185/25, 1х240/25, 1х300/25, 1х400/35, 1х500/35 (А)ПвПг (А)ПвПуг1х50/16, 1х70/16, 1х95/16, 1х120/16, 1х150/25, 1х185/25, 1х240/25, 1х300/25, 1х400/35, 1х500/35 (А)ПвВнг(А)-ХЛ 1Х50мк/16, 1Х70мк/16, 1Х95мк/16, 1Х120мк/16, 1Х150мк/25, 1Х185мк/25, 1Х240мк/25, 1Х300мк/25 |
КХ 3х25-45 | (А)ПвВ1х50/16, 1x70/16, 1x95/16 (А)ПвВнг(А)-LS1х50/16, 1x70/16 (А)ПвП1х50/16, 1x70/16, 1x95/16, 1x120/16, 1x150/25, 1x185/25 (А)ПвПг /(А)ПвПуг 1х50/16, 1x70/16, 1x95/16, 1x120/16, 1x150/25, 1x185/25 (А)ПвП2г / (А)ПвПу2г 1х50/16, 1x70/16, 1x95/16, 1x120/16, 1x150/25, 1x185/25 |
КХ 3х50-75 | Напряжение 10 кВ: (А)ПвБВ 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x70/16, 3x95/25, 3x120/16, 3x150/25, 3x185/25, 3x240/25 (А)ПвБВнг(А)-LS 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x120/16, 3x150/25, 3x185/25 (А)ПвБП (А)ПвБПг 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x70/16, 3x95/25, 3x120/16, 3x150/25 (А)ПвВ 1х800/35, 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x120/16, 3x150/25, 3x185/25, 3x240/25 (А)ПвВнг(А)-LS 1х630/35, 1х800/35, 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x120/16, 3x150/25, 3x185/25, 3x240/25 (А)ПвП (А)ПвПу 1х800/35, 3x35/16, 3x50/16, 3x70/16, 3x95/16, 3x120/16, 3x150/25, 3x185/25, 3x240/25 (А)ПвПг (А)ПвПуг 1х800/35, 3x50/16, 3x70/16, 3x95/16, 3x120/16, 3x150/25, 3x185/25, 3x240/25, 3х300/25 (А)ПвП2г (А)ПвПу2г 1х800/35 (А)ПвВнг(А)-ХЛ 1Х500мк/35, 1Х630мк/35, 1Х800мк/35 |
КХ 3х50-75 | Напряжение 35 кВ: (А)ПвБВ 3x50/16 (А)ПвБП (А)ПвБПг 3x50/16 (А)ПвВ (А)ПвП 1x400/35, 1x500/35, 1x630/35, 1x800/35, 3x50/16, 3x70/16 (А)ПвВнг(А)-LS 1x185/25, 1x240/25, 1x300/25, 1x400/35, 1x500/35, 1x630/35, 1x800/35, 3x50/16, 3x70/16 (А)ПвПг (А)ПвПуг 1x400/35, 1x500/35, 1x630/35, 1x800/35, 3x50/16 (А)ПвП2г (А)ПвПу2г 1x400/35, 1x500/35, 1x630/35, 1x800/35 |
КХ 3х50-75 | Напряжение 110 кВ: (А)ПвПг 1х185 (95), 1х240 (95), 1х300 (120), 1х350 (120), 1х400 (120), 1х500 (120) (А)ПвВнг(А) 1х185 (95), 1х240 (95), 1х300 (120), 1х350 (120), 1х400 (120) (А)ПвВ 1х185 (95), 1х240 (95), 1х300 (120), 1х350 (120), 1х400 (120), 1х500 (120) (А)ПвП2г 1х185/95-110 кВ, 1х630/150-110 кВ, 1х240 /95-110 кВ, 1х300/120-110 кВ, 1х350/120-110 кВ, 1х400/120-110 кВ, 1х500/120-110 кВ (A)HXCHBMK 1х240/70-110 kV, 1х300/95-110 kV, 1х400/150-110 kV, 1х500/70-110 kV, NA2XS(FL)2Y 1х240 (70), 1х300 (95), 1х400, (150), 1х500 (70) (F)2XS(FL)2Y RM 1x240/180, 1x300/180, 1x400/190, 1x500/190, 1x630/180 |
КХ 3х75-100 | Напряжение 35 кВ: (А)ПвБВ 3x70/16, 3x95/16, 3x120/16 (А)ПвБВнг(А)-LS 3x50/16, 3x70/16, 3x95/16, 3x120/16 (А)ПвБП (А)ПвБПг 3x70/16, 3x95/16, 3x120/16, (А)ПвВ 3x95/16, 3x120/16, (А)ПвВнг(А)-LS 3x95/16, 3x120/16, (А)ПвП 3x95/16, 3x120/16, (А)ПвПг (А)ПвПуг 3x70/16, 3x95/16, 3x120/16 |
КХ 3х75-100 | Напряжение 110 кВ: (А)ПвПг 1х630 (150), 1х800 (185), 1х1000 (185), 1х1200 (185), 1х1600 (185) (А)ПвВнг(А) 1х500 (120), 1х630 (120), 1х800 (185), 1х1000 (185), 1х1200 (185), 1х1600 (185) (А)ПвВ 1х630 (120), 1х800 (185), 1х1000 (185), 1х1200 (185), 1х1600 (185) (А)ПвП2г 1х630/120-110 кВ, 1х800/185-110 кВ, 1х1000/185-110 кВ, 1х1200/185-110 кВ, 1х1600 (185)-110 кВ (A)HXCHBMK 1х630/95-110 kV, 1х800/95-110 kV, 1х1000/95-110 kV, 1х1200/95-110 kV NA2XS(FL)2Y 1х630 (95) (F)2XS(FL)2Y RM 1x800/170, 1x1000/190, 1x1200/200, 1x1600/170 |
КХ 3х75-100 | Напряжение 220 кВ: (А)ПвПу2г 1х400 (120), 1х500 (120) (А)ПвП2г 1х400 (120), 1х500 (120), 1х630 (150) (А)ПвВ1х400 (120), 1х500 (120), 1х630 (150) 2X(F)K2Y 1x400 (165), 1x500 (160), 1x630 (160), 1х800 (160), 1х1000 (155) |
Наименование ПЭОТЭК | Наименование аналога |
КХ 1х25-40 (d=25-40мм) | KOZ ST 18-26, KOZ ST 26-38, KOZ STC 21-38, РКК-25/45, СЭ-5 20/45, КА 25-40, СТ 18-26, СТ 26-38, VSGL SE 26-38, SE 36-52, KO 27, KO 40, K 26/38, K 36/52, KT 25/39 |
КХ 1х40-60 (d=40-70) | KOZ ST 36-52, STC 36-52, KOZ ST 50-75, KOZ STC 46-75, РКК - 40/60, СЭ-5 45/65, КА 40-65, СТ 36-52, СТ 50-75, VSGL SE 36-52, КО 54, K 36/52, K 50/75 |
КХ 1х60-90 (L) (d=65-87мм) | KOZ ST 75-100, KOZ STC 72-100, ВКК - 65/90, СЭ-1 65/90, КА 65-90, СТ 50-75, СТ 75-100, VSGL SE 50-75, VSGL SE 75-100, КО 75, КО 90, KO 100, K 50/75, K 66/90, KR 75/100 |
КХ 1х60-90 (d=60-95мм) | KOZ ST 75-100, KOZ STC 72-100, ВКК - 65/90, СЭ-1 65/90, КА 65-90, СЭ-1 85/105, СТ 50-75, СТ 75-100, VSGL SE 50-75, VSGL 75-100, КО 75, КО 90, KO 100, K 66/90, KR 75/100 |
КХ 3х25-45 (d=30-45) | KOZ TRI 25-40, KOZ TRI 38-53, УКК-60, УКК2-60, УКК3 - 35/55, СЭ-6 20/40, КА3 25-45 УХЛ1, КА3 27-38 УХЛ1, ТРИ 25-40, ТРИ 38-53, VTRPL TRIPLE 27-38, VTRPL TRIPLE 38-51, КО 3 24-36, КО 3 32-47, KS 25/36, KS 33/46, KP 29/41, KP 39/53 |
КХ 3х40-60 (d=40-60) | KOZ TRI 53-66, УКК3 - 35/55, УКК3 - 40/70, СЭ-6 40/60, ТРИ 38-53, ТРИ 53-66, VTRPL TRIPLE 38-51, VTRPL TRIPLE 51-69, КО 3 37-52, КО 3 50-65, KP 39/53, KP 51/64 |
КХ 3х50-75 (d=50-75) | KOZ TRI 67-82, KOZ TRI 82-98, ВКК3 - 65/90, СЭ-3 62/75, КА3 65-90, ТРИ 67-82, VTRPL TRIPLE 69-90, KH 62/75, KH 73/86 |
КХ 3х75-100 (d=75-100) | ВКК3 - 65/90, ВКК3 - 85/110, СЭ-3 72/85, СЭ-3 82/100, КА3 65-90 УХЛ1, КА3 90-120 УХЛ1, ТРИ 82-98, VTRPL TRIPLE 69-90, VTRPL TRIPLE 90-118, KH 73/86, KH 84/97, KH 95/107 |
